產品介紹：
該系統由光色電分析系統、聯排燈控制器、聯排燈專用積分球組成，配備專用夾具(可特殊訂制)，將聯排大功率LED放入積分球內，采用掃描點燈的方式，最快可在400ms時間內完成20顆LED的連續測試。主要應用于聯排大功率LED的在線分光分色及快速質檢，適用于仿流明結構、5050等成品與半成品大功率LED的在線分選，操作人員一次完成檢測、添粉、分BIN的全過程。本測試系統測試速度快，準確度高。所有測試數據都能夠保存到系統數據庫，并支持PDF等格式文檔保存。
技術指標：
波長范圍: 380nm～800nm(波長范圍可訂制)
波長準確度：0.1nm
波長重復性：0.1nm
色品坐標準確度：±0.0003 (標準光源下)
色溫測量范圍：1500K~25000K
顯色指數測量范圍：0~100.0
系統光度線性：±0.3%
光度范圍：光通量0.01lm~1.9999×105 lm
正向電流測量范圍：0~1000mA
正向電壓測量范圍：0~7.5V
反向電流測量范圍：0~100uA
反向電壓測量范圍：2~60V
標準光源供電：輸出功率：6V/10W
精度：0.05%
配置0.3米LED聯排燈專用積分球：
內部直徑：0.3米
接口：SMA905光纖接口、Φ30 光度探測口
涂層反射波長范圍：250nm-2500nm
用于LED聯排燈及單顆LED等光源的光色參數測試
含聯排燈夾具壹副，另配置單顆LED測試置具壹只
FLA7240 LED聯排燈控制裝置：
LED聯排燈單顆連續點亮
與上位機配合設置LED點亮的延遲時間
直接顯示坐標位置方便分選

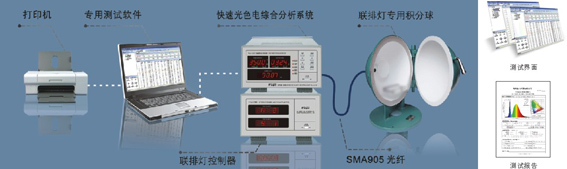

測試現場：
